6功能阀门
36psi/2.5bar
43°C (109°F)
0.5-0.8mm
产品单张
产品说明书
产品型号

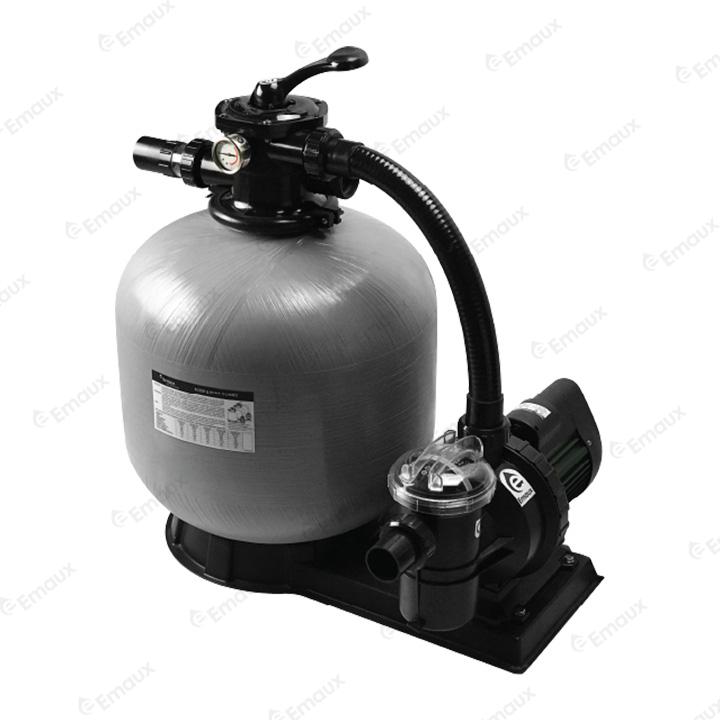

| EMAUX - "FSF350-6W "纤维沙缸连泵 | |||
| Code | Filter | Pump | |
| 88032009 | V350 | SS033 | |

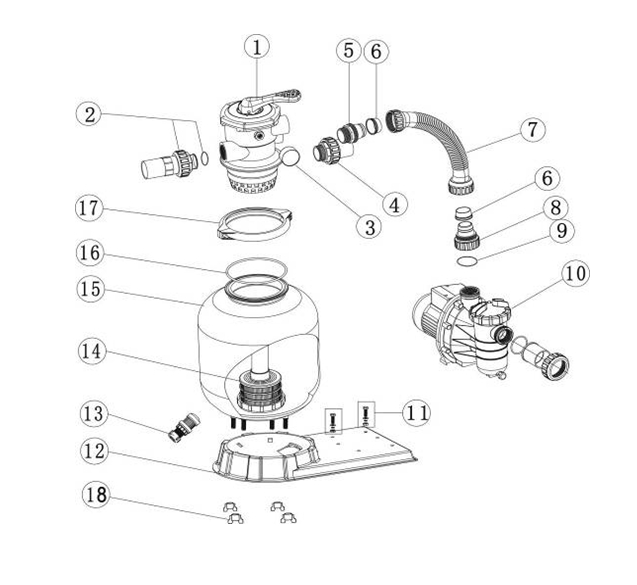

| 项目Key NO. | 部件编号Part Number | 中文描述 | 数量No of Parts Required |
| 1 | 88280105 | MPV01 1.5"顶出净缸头 | 1 |
| 2 | 89280101 | Ø1.5"排污口 | 1 |
| 3 | 06011029 | 不锈钢压力表连胶圈(最大读数 40PSI,不锈钢外壳,底部安装) | 1 |
| 01111048 | 压力表牙套 | 1 | |
| 4 | 89280102 | Ø1.5" 进出水口(活接) | 1 |
| 5 | 89030204 | 1.5"软管快速接头连胶圈 | 1 |
| 6 | 02011026 | 软管胶套 | 2 |
| 7 | 89032002 | FSF350-6W软管连螺母 | 1 |
| 8 | 01013049 | 软管快速接头连螺母 | 1 |
| 9 | 02011104 | 胶圈 | 1 |
| 10 | 08030007 | SS033水泵 | 1 |
| 11 | 89032001 | 水泵固定螺丝 | 2 |
| 12 | 01111056 | FSF350 缸连泵底座 | 1 |
| 13 | 89010107 | 沙缸底排水 | 1 |
| 14 | 89010106 | V350中心管连过滤芯 | 1 |
| 15 | 89010115 | V350缸缸身 | 1 |
| 16 | 02011134 | 颈环胶圈 | 1 |
| 17 | 89010119 | M6*50圆头螺丝连螺母 | 2 |
| 01271010 | 颈环夹 | 2 | |
| 18 | 01181052 | 底座固定器 | 4 |
